3A和5A数据线原来还有这些区别

作者: 点击:

3A数据线和5A数据线原来还有这些区别

注:此文转载自网络

随着智能手机充电技术更新迭代,充电功率从 5W 发展至现在的 240W,接口规范、线材、充电器明明表面上看起来差不多,为什么会差那么远?特别是线材规格,表面上都是 USB-C 数据线,售价差距好几倍,搭配 100W 充电器使用时功率却无法达到输出Z大值,怎么充电还是这么慢?

其实,标准 USB-C 线材在充电方面也存在“性能分级”制度,Z常见的就是 3A 线材、5A 线材两种规格,现在,充电头网从充电线材方面介绍这两种数据线为什么会影响系统充电功率。

线材形态(数据线定制

USB-C 接口是目前市面上Z常见的快充接口,而 USB-C 线材形态则有很多种,主要有 USB-C to USB-C、USB-A to USB-C、USB-C to Lightning 三种类型,由于 USB-C to Lightning 并非通用线材,本文并不作详细探讨,主要针对 USB-C to USB-C、USB-A to USB-C 两种进行解说。

E-Marker 芯片

TYPE-C数据线定制

根据 USB 规范可以知道,在 USB PD / USB-C 点对点连接系统中,包含了三个参与者,供电设备(Source)、受电设备(Sink)、线材。

在每一次连接时,为避免盲人摸象,设备之间都会通过线材进行“信息协商”,才知道线材的另一头到底是手机还是充电器还是电脑,确定对方到底是供电还是受电设备、沟通供电规格 / 受电规格、数据传输速率规格等关键信息。

而 USB-C 线材作为承载信息沟通与参与电力传输的重要桥梁,端子头内可加入“E-Marker”芯片,作为第三者参与到“信息协商”当中。

E-Marker 芯片是“可选”的,无 E-Marker 芯片的线材因安全原因,电流被限制在 3A,避免高阻值大电流过热出现安全问题;而使用 3A E-Marker 芯片的线材,整个快充系统Z大电流传输同样为 3A;使用 5A E-Marker 芯片的线材,整个快充系统Z大电流传输才能达到 5A。

TYPE-C数据线定制

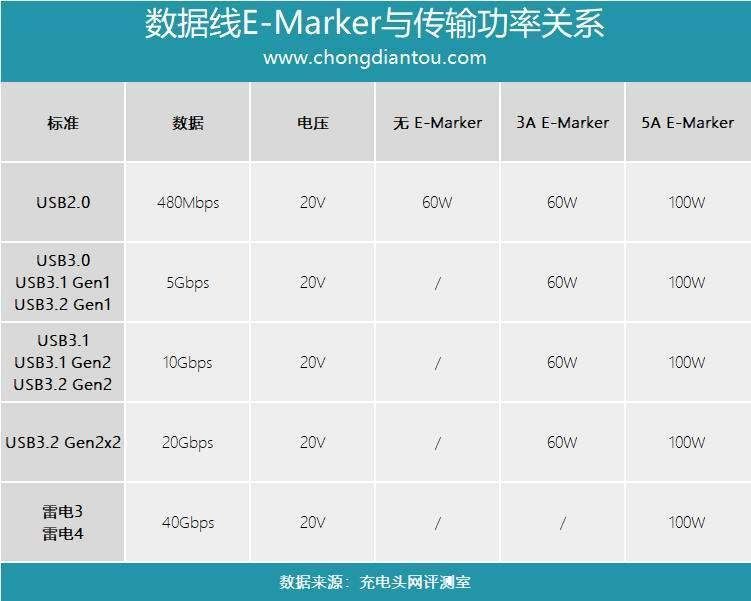

从表格中可以看到,数据线的Z大电力传输规格主要分为两种,60W / 100W,按照电流划分就是3A 线材 / 5A 线材,除雷电数据线外,其他数据线的电力传输性能与数据传输性能并无直接关系。如果想获得高于 60W(3A)的快充性能,一根 100W(5A)线缆是必需的,在购买时候要看清楚商品说明,买错的话功率会受限不能超过 60W(3A)使用。

3A 线材(数据线定制)

TYPE-C数据线定制

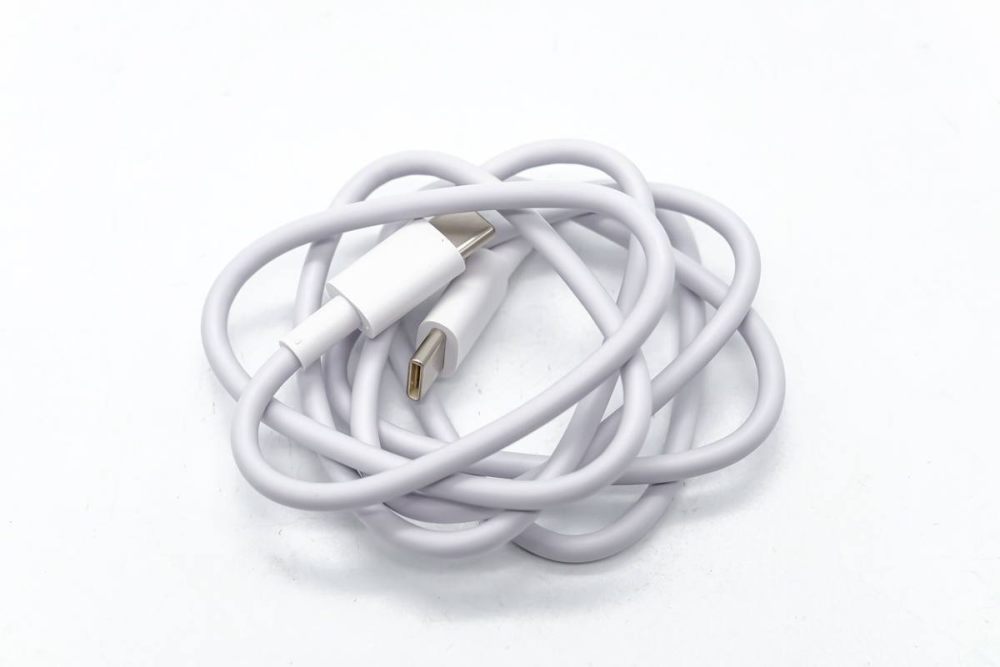

3A 线材是市面上使用Z广泛的线材之一,线材外观、端子上并未有明显标注。从“3A”字面意思可以理解,其Z大传输电流值为 3A,基于 USB PD3.0 Z高电压 20V 进行计算,其Z大可承受快充功率为 60W。

3A 线材一般不会加入 E-Marker 芯片,在触点镀金、线芯粗细、成本控制方面也按照该电力规格进行设计制造。

60W 快充功率对于普通手机、平板、Switch游戏机、超极本来说,都是够用的,售价也相对低廉,很多低于 60W 的充电器都是标配 3A 线材。

5A 线材(数据线定制)

TYPE-C数据线定制

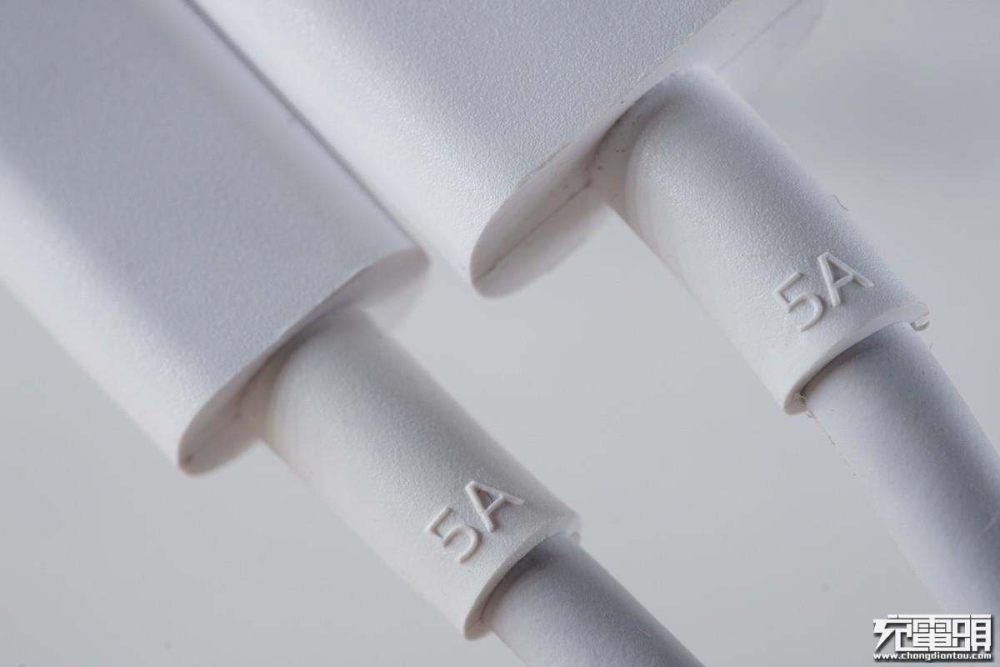

5A 线材相对于 3A 线材,电流传输规格接近翻倍,对线材各方面要求都更为严苛。在外观方面,5A 线材一般会在外包装上、端子头网尾部分清晰地标注“5A”字眼方便用户辨认。从“5A”字面意思可以理解,其Z大传输电流值为 5A,基于 USB PD3.0 Z高电压 20V 进行计算,其Z大可承受快充功率为 100W。

TYPE-C数据线定制

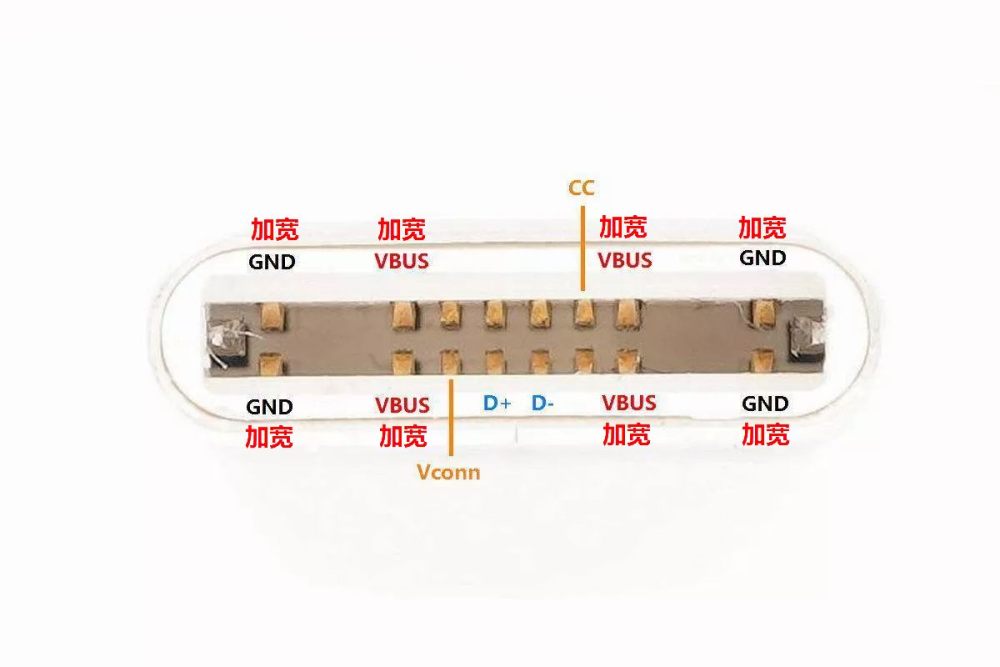

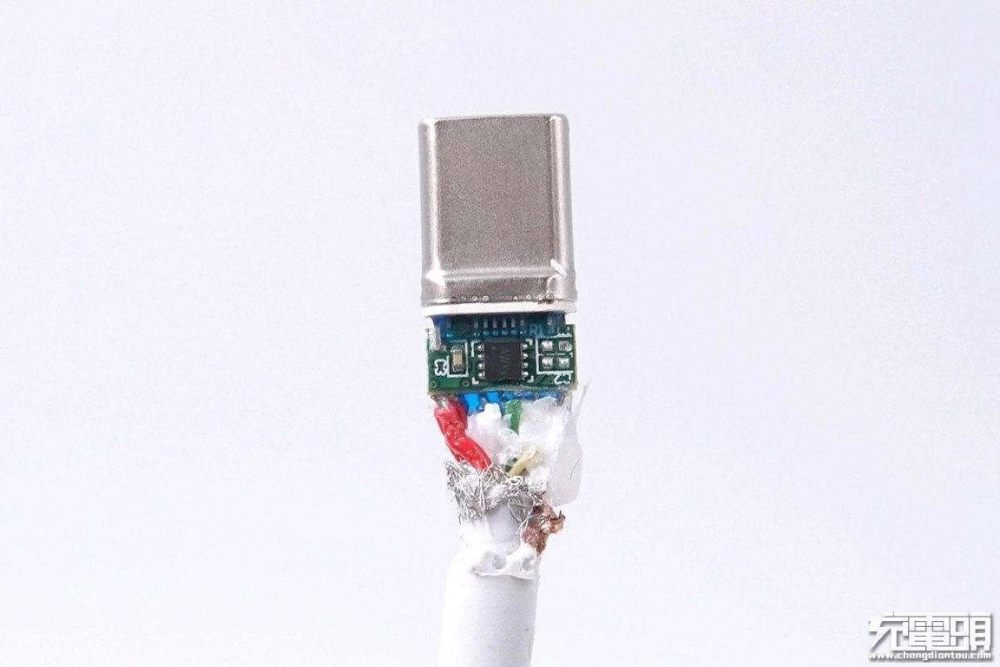

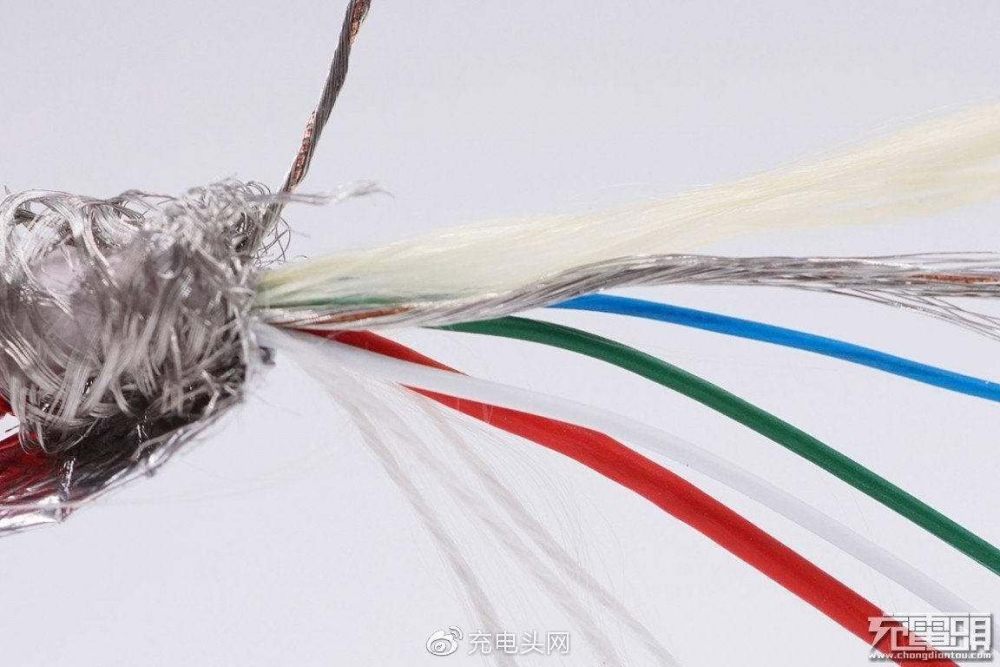

5A 线材必须内置 5A E-Marker 芯片,供电设备与受电设备“信息协商”过程中,获取到线材支持 5A 这个关键参数,整套快充系统才可以突破 3A 电流传输局限。5A 线材生产设计制造工艺都更复杂,接头镀金更厚、弹片更宽、线芯更粗,而且通常会加入棉线、润滑粉末等提升柔韧性,避免线体过硬。

TYPE-C数据线定制

100W 快充功率可用于旗舰级快充手机、高性能笔记本、大功率充电宝等更高要求的设备上,价格方面,厂商更愿意在 5A 线材上花心思进行外观设计、抗磨损抗拉设计,提升产品耐久度,5A 线材售价也水涨船高。

TYPE-C数据线定制

早在 2016 年,充电头网就对多款线材进行过电气性能测试,在压降内阻测试环节中可以看到,两款 5A 线缆阻值低至 0.06Ω,远低于其它普通线缆,其通过大电流时压降更低,能量损耗更少,也不会轻易发热。

Q&A

充电头网收集了一些用户使用时比较常见的问题,进行解答。

3A线材、5A线材可以混用吗?

大部分情况线材可以相互混用,只是充电速度会存在差距。比如,支持 10V5A 的设备与充电器,使用 3A 线材后功率会受限在 10V3A;支持 20V5A 的设备与充电器,使用 3A 线材后功率会受限在 20V3A,如此类推。

极个别的笔记本需求比较严苛,强制要求 20V3.25A 以上也就是 65W 以上才能准许充电;如果使用 3A 线缆,笔记本只检测到 20V3A 也就是 60W,会拒绝充电。

5A 线材那么好,那 3A 线材还值得买吗?

只买对的不买贵的,根据自己手上的设备正确地选购快充配件即可。5A 线材规格高,主要针对大功率大电流设备使用,其线体更加粗壮,不会那么柔软;3A 容易收纳盘绕,售价上 3A 也会更便宜。

为什么 5A 线材很少见 2 米等超长款式?

一般来说,市面上 2 米、3 米这种超长线缆都是 3A 线材,5A 线材通常只有 0.3-1 米。因为线材越长阻值累计也会越大,导致压降越大,而大电流快充又会考量压降值,所以 5A 线材一般都不会出现超长线。

是不是买了 5A 线材就一定支持 5A 电流

一般来说,设备支持 5A 大电流快充且采用 USB PD 通用快充标准,搭配拥有 5A 或 5A PPS 电压档输出的充电器,使用 5A-Emarker 线材,是可以达到 5A 电流的。但部分设备采用私有快充协议,线缆与充电器均加密了通讯内容,这种设备只能购买它们自家的快充线材。

雷电线是不是一定是 5A 电流

雷电 3 线材、雷电 4 线材、USB4 线材,都是 5A 电流。

USB-C to Lightning 是什么电流线?

C2L 属于加密线材,虽然端子头里有通讯芯片,但其线材用料规格与制造工艺,都仅支持 3A 电流上限,目前 C2L 充电“功率”Z高设备是 iPad Pro,约为 33W(15V2.2A),充电“电流”Z高设备是 iPhone 13 Pro Max,约为 27W(9V3A)。

3A 线缆 5A 线缆 的数据传输速度有直接关系吗?

不会有直接关系,有 3A 10Gbps 的线缆,也可以 5A 480Mbps 的线缆,数据传输性能规格与电力传输性能规格是分开的,没有直接关系。
